Điều khiển đa năng xe đạp điện 24V (IC điều tốc đa năng 24V 250W – 350W, bo điều tốc xe điện mini 24V, bộ điều khiển động cơ không chổi than 24V) là bộ não trung tâm điều hành toàn bộ hoạt động điện năng trên các dòng xe đạp điện trợ lực Nhật bãi, xe điện mini gấp gọn E-Scooter, xe điện tự chế hoặc xe ba bánh trẻ em chạy hệ nguồn 24V (gồm 2 bình ắc quy 12V mắc nối tiếp hoặc khối pin Lithium 24V). Bo điều khiển có nhiệm vụ tiếp nhận lệnh xoay từ tay ga, tín hiệu cảm biến trợ lực bàn đạp (PAS) và công tắc ngắt phanh an toàn để chuyển hóa dòng điện một chiều DC thành dòng điện xoay chiều 3 pha biến thiên cấp cho động cơ không chổi than (BLDC) hoạt động êm ái, mượt mà. Dòng IC điều tốc đa năng sở hữu ưu điểm vượt trội là khả năng tự động nhận diện góc pha (60 độ và 120 độ), đặc biệt có thể điều khiển xe vận hành bình thường ngay cả khi động cơ bị chập hỏng vỉ cảm biến Hall (chế độ không mắt Hall). Hãy cùng tìm hiểu sơ đồ đấu dây chi tiết, bảng giá thị trường và đặt mua IC chính hãng tại hệ thống Phụ Kiện Xe để phục hồi sức mạnh cho phương tiện của bạn.

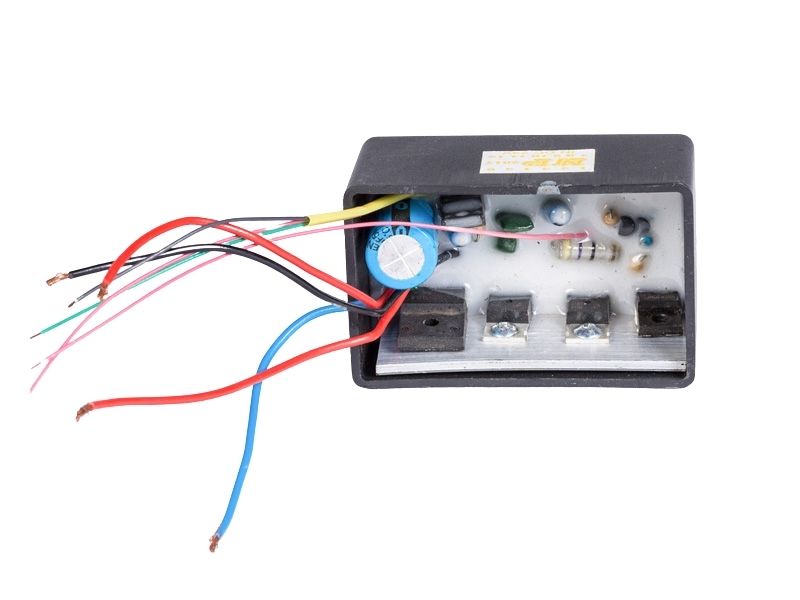

1. Đặc điểm cấu tạo và chức năng của điều khiển đa năng xe đạp điện 24V
Điều khiển đa năng 24V được thiết kế theo dạng module hộp nhôm đúc kín khít, chịu được rung lắc mạnh và điều kiện thời tiết khắc nghiệt.
1.1. Cấu tạo cơ học và bo mạch bên trong IC
Một bộ điều khiển đa năng 24V tiêu chuẩn bao gồm:
- Vỏ hộp hợp kim nhôm định hình nhiều rãnh tản nhiệt: Tăng diện tích tiếp xúc không khí, giúp tản nhiệt nhanh chóng cho các bóng công suất MOSFET bên trong khi xe leo dốc hoặc chở tải.
- Dàn bóng công suất MOSFET chịu dòng cao: Gồm 6 sò MOSFET chất lượng cao chịu được điện áp tức thời và dòng tải xả liên tục lên tới 15A – 18A.
- Bo mạch vi xử lý trung tâm 32-bit: Tính toán thuật toán điều xung PWM mượt mà, hạn chế tối đa tiếng ồn gằn rú của động cơ khi khởi hành.
- Hệ thống dây dẫn lõi đồng nguyên chất chịu nhiệt: Dây nguồn và 3 dây pha có tiết diện lớn bọc nhựa cách điện chống cháy; các cụm dây tín hiệu phụ được phân màu rõ ràng kèm đầu giắc cắm tiêu chuẩn.
- Keo chống nước phủ kín bo mạch: Đạt chuẩn kháng nước IP54 giúp bo mạch không bị chập cháy khi xe di chuyển dưới mưa nhỏ hoặc rửa xe.
1.2. Các tính năng ưu việt của dòng IC đa năng 24V
- Chế độ tự học pha thông minh (Self-learning): Tự động đảo chiều quay động cơ và nhận diện góc lệch pha chỉ bằng thao tác cắm chập hai dây tự học màu trắng.
- Hoạt động đa năng có Hall hoặc không Hall: Khi vỉ 3 mắt thần Hall trong động cơ bị cháy do ngập nước, IC vẫn tự động chuyển sang thuật toán không mắt giúp xe chạy bình thường mà không cần tháo mâm bánh xe ra sửa chữa.
- Tự động ngắt điện bảo vệ bình khi sụt áp: Tự ngắt cấp dòng khi điện áp bình ắc quy giảm xuống dưới 20.5V, ngăn chặn tình trạng xả kiệt làm chết bình ắc quy.
2. Bảng thông số kỹ thuật chi tiết điều khiển đa năng xe đạp điện 24V
Bảng thông số kỹ thuật chi tiết dưới đây cung cấp đầy đủ thông số kỹ thuật của IC điều tốc đa năng 24V:
| Thông số kỹ thuật | Bo Điều Tốc Đa Năng 24V 250W | Bo Điều Khiển Đa Năng 24V 350W Siêu Khỏe |
|---|---|---|
| Điện áp hoạt động định mức | 24V DC (Dải điện áp 20V – 30V DC) | 24V DC (Hỗ trợ mở rộng 24V – 36V đa năng) |
| Công suất tải định mức | 250W (Công suất đỉnh 450W) | 350W (Công suất đỉnh 600W) |
| Giới hạn cường độ dòng điện | 13A – 15A | 16A – 18A (Leo dốc khỏe, tải nặng tốt) |
| Điện áp ngắt bảo vệ sụt áp | 20.5V ± 0.5V DC | 20.5V ± 0.5V DC chống kiệt bình |
| Góc lệch pha tương thích | Tự động nhận diện 60° và 120° | Tự động nhận diện 60° và 120° |
| Dòng xe động cơ tương thích | Động cơ 3 pha không chổi than (BLDC) | Động cơ BLDC có hoặc không mắt Hall |
| Chuẩn ngắt phanh an toàn | Ngắt phanh mức thấp (Low Brake) | Ngắt phanh mức thấp và mức cao (High/Low) |
| Dây cảm biến trợ lực (PAS) | Có jack 3 dây hỗ trợ đạp trợ lực điện | Có jack 3 dây hỗ trợ trợ lực thông minh |
| Số lượng sò công suất | 6 sò MOSFET chịu dòng lớn | 6 sò MOSFET công nghệ dán tản nhiệt nhôm |
| Kích thước vỏ hộp nhôm | Khoảng 90 mm x 55 mm x 32 mm | Khoảng 105 mm x 68 mm x 35 mm |
3. Bảng so sánh giá thị trường và đơn vị phân phối
Mức giá tham khảo của điều khiển đa năng xe đạp điện 24V tại các trung tâm phân phối phụ tùng uy tín:
| Đơn vị phân phối | Chủng loại sản phẩm | Mức giá tham khảo | Chính sách bảo hành |
|---|---|---|---|
| Phụ Tùng Xe Điện Sài Gòn | Bo điều tốc 24V 250W loại cơ bản | 130.000đ – 170.000đ | Bao test khi cắm xe |
| Thế Giới Phụ Kiện Xe Hà Nội | IC đa năng 24V 350W tự học pha chính hãng | 180.000đ – 230.000đ | Bảo hành 6 tháng |
| Đại Lý Linh Kiện Xe Miền Trung | Bộ điều khiển xe điện 24V vỏ nhôm dày tản nhiệt tốt | 190.000đ – 250.000đ | Bảo hành 6 tháng |
| Shop Online Phụ Tùng Sàn TMĐT | Bo mạch xe điện mini 24V giá rẻ | 125.000đ – 165.000đ | Đổi trả 7 ngày theo sàn |
| Hệ Thống Phụ Kiện Xe | Điều khiển đa năng 24V 350W 6 sò đồng bộ chạy êm | 165.000đ – 215.000đ | Bảo hành 6 tháng lỗi 1 đổi 1 |
4. Hướng dẫn chi tiết sơ đồ đấu nối dây điều khiển đa năng 24V
Để tự đấu nối bo điều tốc 24V vào xe, bạn tiến hành phân loại và nối các cụm dây theo sơ đồ chuẩn:
4.1. Nhận diện các cụm dây chức năng trên IC
- Cụm dây nguồn chính (3 dây to):
- Dây đỏ to: Nguồn dương (+) 24V từ bình ắc quy.
- Dây đen to: Nguồn âm (-) 24V từ bình ắc quy.
- Dây đỏ nhỏ: Dây khóa điện (nối với nguồn dương 24V sau ổ khóa).
- Cụm 3 dây pha động cơ (3 dây to): Màu Vàng (Pha U), Xanh lá (Pha V), Xanh dương (Pha W) đấu tương ứng vào 3 dây pha trên động cơ.
- Cụm giắc tay ga (3 dây nhỏ): Màu Đỏ (+5V), Đen (Mass), Xanh lá (Dây tín hiệu ga 0.8V – 4.2V).
- Cụm giắc mắt cảm biến Hall (5 dây nhỏ): Đỏ (+5V), Đen (Mass) và 3 dây tín hiệu Vàng, Xanh lá, Xanh dương (nếu động cơ hỏng mắt Hall thì có thể bỏ trống giắc này).
- Cụm 2 dây tự học pha (2 dây đơn màu trắng có giắc cắm vào nhau).
- Cụm dây ngắt phanh: Dây đen và dây vàng/xanh ngắt phanh mức thấp khi bóp tay thắng.
4.2. Các bước cài đặt tự học chiều quay động cơ
- Bước 1: Đấu nối hoàn chỉnh cụm dây nguồn, dây khóa điện, 3 dây pha và giắc tay ga. Treo bánh sau xe quay tự do trên không trung.
- Bước 2: Bật chìa khóa điện.
- Bước 3: Cắm 2 đầu dây tự học màu trắng lại với nhau. Động cơ sẽ tự động quay chậm để nhận diện pha. Nếu động cơ quay đúng chiều tiến về phía trước, giữ nguyên 5 giây rồi rút 2 dây trắng rời ra. Nếu động cơ quay ngược chiều lùi, rút dây trắng ra rồi cắm lại ngay lập tức để động cơ đổi chiều quay thuận, sau đó rút hẳn dây trắng ra.
- Bước 4: Vặn nhẹ tay ga kiểm tra tốc độ tăng giảm mượt mà và hoàn tất lắp ráp.
5. Những lưu ý giúp IC điều tốc 24V hoạt động bền bỉ
- Luôn lắp đặt IC tại vị trí khô ráo bên trong khung sườn, quay đầu dây hướng chúc xuống dưới để ngăn nước mưa chảy ngược theo vỏ bọc dây vào trong bo mạch.
- Tuyệt đối không cắm nhầm cực tính dây nguồn đỏ (+) và đen (-) vì sẽ làm chập cháy ngay dàn sò công suất bên trong.
- Cố định hộp nhôm chắc chắn vào khung kim loại để tăng hiệu quả truyền nhiệt làm mát.
