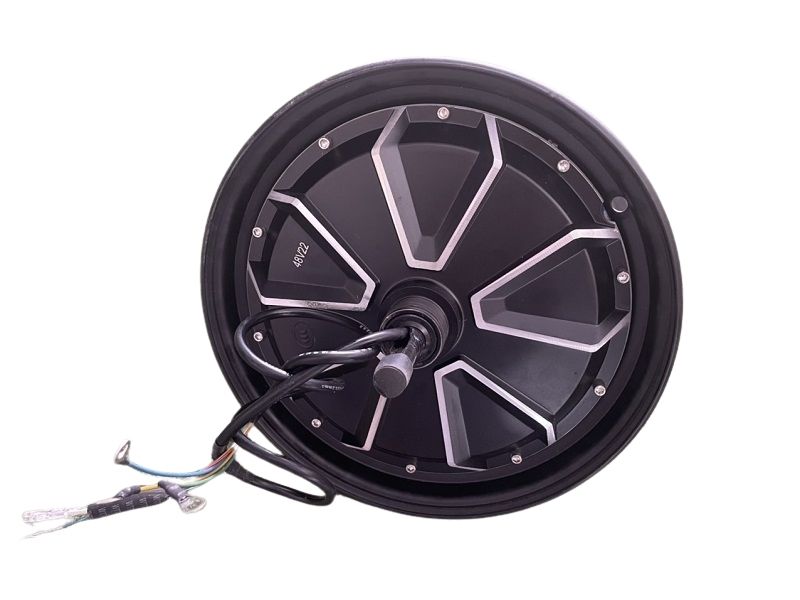

Nắp Động Cơ Xe Đạp Điện Loại 9 Lỗ

Nắp động cơ xe đạp điện loại 9 lỗ (nắp bích động cơ 9 lỗ ốc, nắp mâm motor xe điện bánh sau) là chi tiết cơ khí bằng hợp kim nhôm quan trọng đậy kín hai bên khoang động cơ không chổi than (BLDC) của xe đạp điện. Chi tiết này liên kết trực tiếp với vành mâm động cơ thông qua 9 lỗ ốc bulong định tâm phân bố đều trên đường tròn mặt bích. Nắp động cơ đóng vai trò giữ ổ bi bạc đạn (vòng bi đỡ trục bánh xe), giữ phớt cao su ngăn nước và bụi bẩn xâm nhập vào khoang cuộn dây đồng Stator, đồng thời mặt ngoài của nắp được tiện sẵn ren để vặn líp xích truyền động hoặc bắt bát phanh cơ/phanh đĩa. Trong quá trình sử dụng xe, nắp động cơ có thể bị trờn ren bắt líp xích, toét lỗ chân ốc, nứt vỡ mặt bích do va quẹt mạnh hoặc mòn ổ lồng bạc đạn khiến bánh xe sau bị rơ lắc đảo vành. Việc thay thế nắp động cơ 9 lỗ mới chuẩn xác giúp phục hồi độ êm ái, kín khít cho động cơ xe điện. Bạn có thể tham khảo thông số kỹ thuật, bảng giá thị trường và đặt mua phụ tùng tại hệ thống Phụ Kiện Xe với cam kết chất lượng.

1. Cấu tạo cơ khí và vai trò của nắp động cơ xe đạp điện 9 lỗ

Nắp động cơ xe đạp điện loại 9 lỗ được gia công cơ khí chính xác từ hợp kim nhôm đúc áp lực cao nhằm đáp ứng các yêu cầu chịu lực và chống thấm nước.

1.1. Các chi tiết kết cấu kỹ thuật trên nắp động cơ

Một chiếc nắp động cơ 9 lỗ tiêu chuẩn bao gồm:

• Mặt bích liên kết 9 lỗ ốc: 9 lỗ khoan chìm phân bố đều góc 40 độ trên đường kính vòng ốc, dùng bulong M5 hoặc M6 siết chặt nắp vào mâm vỏ động cơ.
• Ổ đỡ vòng bi bạc đạn trung tâm: Lỗ tiện CNC chính xác để ép chặt vòng bi tiêu chuẩn 6003 (hoặc 6202), đảm bảo trục động cơ quay đồng tâm tuyệt đối mà không bị đảo lắc.
• Rãnh đóng phớt chắn nước (Oil Seal): Vị trí ngoài cùng của ổ bi có rãnh ép phớt cao su chuyên dụng chặn nước mưa và cát bụi luồn qua trục vào bên trong động cơ.
• Ren tiện bắt líp tầng xích (bên phải): Được tiện ren tiêu chuẩn đường kính phi 34mm (ren phải) để vặn líp đơn hoặc líp nhiều tầng phục vụ đạp trợ lực.
• Bề mặt định vị bát phanh hoặc đĩa thắng (bên trái): Thiết kế gờ khớp chuẩn với cụm bát phanh cơ 90/110 hoặc có 3-4 lỗ ren M6 để bắt đĩa phanh dầu.
• Rãnh ép gioăng cao su viền ngoài: Rãnh tiện trên mặt tiếp xúc mâm động cơ để lót gioăng chống nước tuyệt đối.

1.2. Phân loại nắp động cơ xe đạp điện

Tùy theo vị trí lắp đặt trên bánh sau, nắp động cơ 9 lỗ được chia thành:

• Nắp động cơ bên phải (bên líp): Có tiện ren ngoài phi 34mm để bắt líp xích truyền động bàn đạp.
• Nắp động cơ bên trái (bên thắng): Thiết kế mặt bích phẳng bo tròn để lắp vừa vặn bát phanh cơ tang trống hoặc pát đĩa thắng.

2. Bảng thông số kỹ thuật chi tiết nắp động cơ xe đạp điện loại 9 lỗ

Bảng thông số kỹ thuật chuẩn dưới đây giúp bạn dễ dàng đối chiếu kích thước khi chọn mua:

Thông số kỹ thuật	Nắp Động Cơ 9 Lỗ Bên Líp (Bên Phải)	Nắp Động Cơ 9 Lỗ Bên Thắng (Bên Trái)
Số lượng lỗ bắt ốc mâm	9 lỗ ốc phân bố đều (Góc lệch 40°)	9 lỗ ốc phân bố đều chuẩn xác
Đường kính vòng tròn tâm ốc (PCD)	Khoảng 190 mm – 195 mm	Khoảng 190 mm – 195 mm
Đường kính ngoài tổng thể	Khoảng 205 mm – 215 mm	Khoảng 205 mm – 215 mm
Quy cách ren bắt líp xích	Ren tiện phi 34 mm tiêu chuẩn (Ren thuận)	Không có ren líp (Mặt phẳng bắt bát phanh)
Chuẩn vòng bi bạc đạn tương thích	Vòng bi 6003-2RS hoặc 6202-2RS	Vòng bi 6003-2RS hoặc 6202-2RS
Đường kính lỗ lọt cốt trục bánh	Phi 12 mm hoặc 14 mm (Cốt trục rỗng dây pha)	Phi 12 mm hoặc 14 mm
Vật liệu chế tạo	Hợp kim nhôm đúc áp lực cao tôi nhiệt	Hợp kim nhôm đúc nguyên khối chống oxy hóa
Xử lý bề mặt	Bề mặt phay nhôm sáng bóng hoặc sơn tĩnh điện	Bề mặt phay tiện CNC tinh xảo
Độ dày thành nhôm	3.5 mm – 4.5 mm chịu lực va đập lớn	3.5 mm – 4.5 mm siêu cứng vững
Dòng xe tương thích	Nijia, Asama, Yamaha, Honda, Cap A, 133M bánh căm	Xe đạp điện dùng mâm động cơ 9 lỗ ốc

3. Bảng so sánh giá thị trường và đơn vị phân phối

Mức giá tham khảo của nắp động cơ xe đạp điện loại 9 lỗ tại các trung tâm phụ tùng uy tín:

Đơn vị phân phối	Chủng loại sản phẩm	Mức giá tham khảo	Chính sách bảo hành
Phụ Tùng Xe Điện Sài Gòn	Nắp động cơ 9 lỗ nhôm đúc loại thường	90.000đ – 125.000đ	Bao test vừa tâm ốc
Thế Giới Phụ Kiện Xe Hà Nội	Nắp bích động cơ 9 lỗ chính hãng xe Nijia/Asama	140.000đ – 190.000đ	Bảo hành 6 tháng
Đại Lý Linh Kiện Xe Miền Trung	Nắp mâm motor 9 lỗ phay CNC bên líp/bên thắng	135.000đ – 180.000đ	Bảo hành 6 tháng
Shop Online Phụ Tùng Sàn TMĐT	Nắp đậy motor xe đạp điện 9 ốc giá rẻ	85.000đ – 120.000đ	Đổi trả 7 ngày theo sàn
Hệ Thống Phụ Kiện Xe	Nắp động cơ 9 lỗ nhôm đúc dày dặn ren líp chuẩn nét	115.000đ – 160.000đ	Bảo hành 6 tháng lỗi 1 đổi 1

4. Dấu hiệu nhận biết nắp động cơ xe đạp điện bị hỏng cần thay thế

Người điều khiển phương tiện nên kiểm tra và thay mới nắp động cơ khi phát hiện các biểu hiện:

• Trờn trượt toàn bộ đường ren bắt líp xích khiến líp bị tuột lỏng, đạp xe bị trượt chân không kéo được xích truyền động.
• Ổ đỡ vòng bi bị mòn rơ (lỏng lưng bi), dù đã thay bạc đạn mới nhưng ổ bi vẫn lắc lư khiến bánh xe sau bị đảo lắc mạnh.
• Mặt bích nhôm bị nứt toác hoặc cong vênh sau các va chạm giao thông hoặc sụp ổ gà sâu.
• Nước và cát liên tục lọt vào buồng động cơ làm rỉ sét cuộn dây đồng do mép nắp bị móp méo không còn kín khít.

5. Hướng dẫn quy trình thay thế nắp động cơ xe đạp điện 9 lỗ

1. Bước 1: Tháo bánh sau ra khỏi xe: Ngắt nguồn điện, tháo ốc siết cốt trục hai bên càng xe, gỡ dây xích và rút giắc nối dây pha động cơ.
2. Bước 2: Tháo líp cũ và nắp động cơ hỏng: Dùng vam chuyên dụng tháo líp ra khỏi nắp, dùng khóa lục giác hoặc tua vít tháo đều 9 ốc bulong định vị xung quanh nắp bích. Dùng búa cao su gõ nhẹ quanh vành nắp để tách nắp ra khỏi thân mâm.
3. Bước 3: Vệ sinh bề mặt và đóng vòng bi mới: Làm sạch mép tiếp xúc trên mâm động cơ, đóng vòng bi mới vào ổ đỡ nắp mới kèm phớt cao su chặn nước.
4. Bước 4: Lắp nắp mới và siết ốc đối xứng: Tra một lớp keo tạo gioăng mỏng quanh mép nắp để tăng độ chống nước, ốp nắp vào mâm động cơ và siết 9 ốc theo hình ngôi sao đối xứng để lực ép cân bằng. Vặn líp mới vào ren và lắp bánh lại lên xe.
