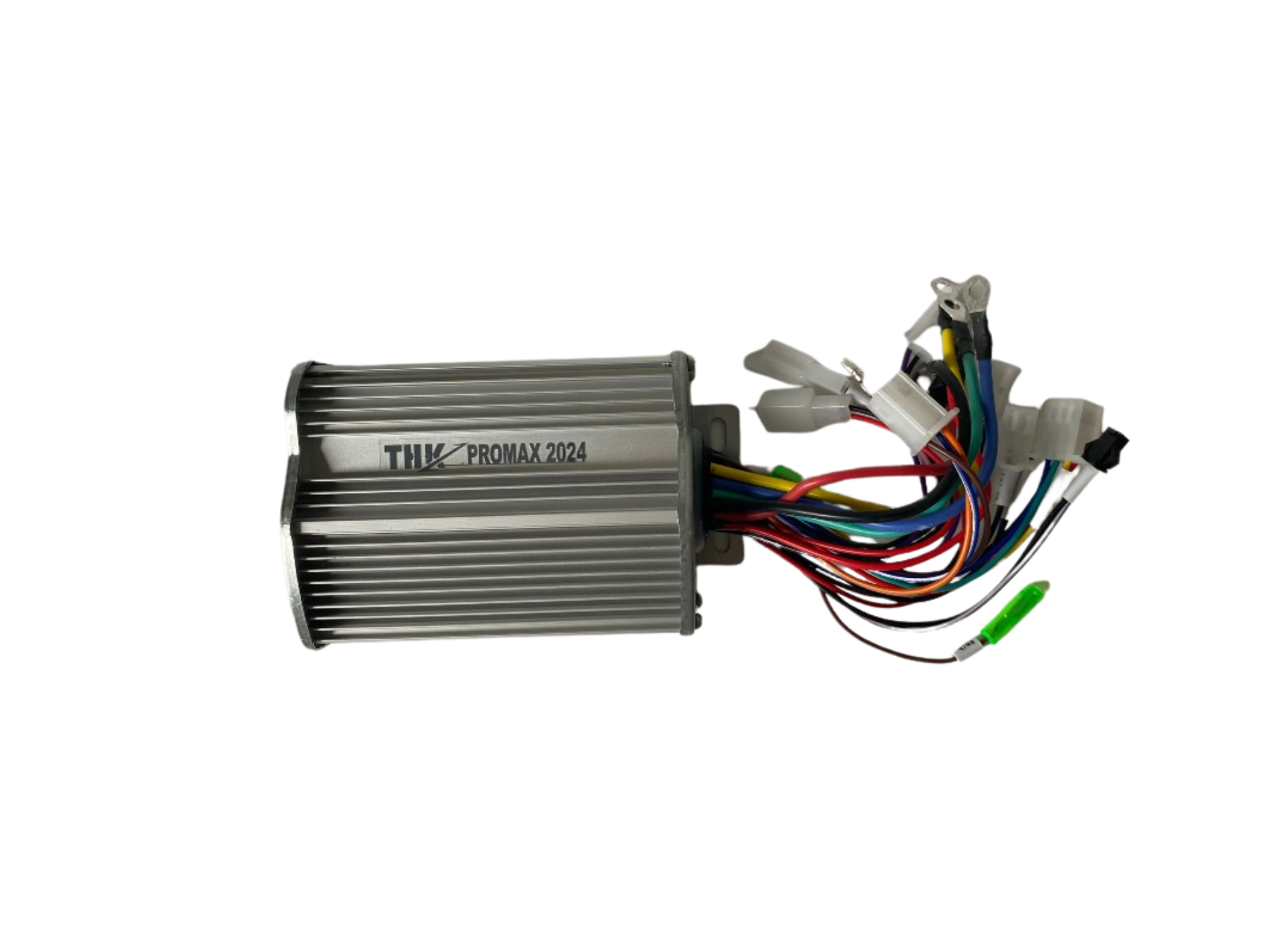

IC Đa Năng 500W Xe Điện

IC đa năng 500W (bộ điều khiển xe điện 500W, cục điều tốc đa năng 500W 48V – 60V, bo mạch IC thông minh xe máy điện 133S 500W) là thiết bị điều khiển động cơ không chổi than được sử dụng rất phổ biến trên các dòng xe điện tầm trung như Giant 133S, 133S Plus, Milan 1, Mocha, Cap A2 hay các mẫu xe máy điện học sinh 50cc. Sở hữu mức công suất 500W mạnh mẽ hơn dòng xe đạp điện thông thường, IC 500W đem lại khả năng tăng tốc mượt mà, chở hai người thanh thoát và vượt qua các dốc cầu đô thị dễ dàng. Công nghệ vi xử lý đa năng thông minh tích hợp khả năng tự động nhận diện điện áp kép (48V hoặc 60V), tự tương thích góc pha 60 độ và 120 độ, đặc biệt có thể vận hành êm ái ngay cả khi động cơ bị hỏng mắt cảm biến Hall. Khi cục điều tốc cũ bị chập cháy do ngập nước, đứt chân linh kiện bên trong hoặc xe có hiện tượng vặn ga bị giật cục kêu lục cục, việc thay thế bộ IC đa năng 500W mới là giải pháp tối ưu giúp xe phục hồi sức mạnh và tiết kiệm điện năng. Hãy cùng tìm hiểu cấu tạo vi mạch, bảng thông số kỹ thuật, so sánh giá thị trường và đặt mua phụ tùng chính hãng tại hệ thống Phụ Kiện Xe để nâng tầm vận hành cho phương tiện của bạn.

1. Cấu tạo cơ điện và nguyên lý điều khiển của IC đa năng 500W

IC đa năng 500W kết hợp giữa cấu trúc vỏ nhôm giải nhiệt tối ưu và vi mạch điều khiển xung công suất thông minh.

1.1. Chi tiết cấu thành bo điều tốc IC 500W

Một bộ IC đa năng 500W tiêu chuẩn bao gồm:

• Vỏ hộp hợp kim nhôm định hình: Thiết kế các cánh tản nhiệt sâu dọc thân hộp, giúp tản nhiệt nhanh chóng cho các linh kiện công suất khi xe chạy liên tục trên đường dài.
• Cụm 9 hoặc 12 sò Mosfet chịu tải cao: Cung cấp dòng điện xả cực đại từ 25A đến 28A, đóng ngắt dòng điện nhịp nhàng giúp xe tăng tốc êm đầm mà không bị nóng rát.
• Vi điều khiển MCU lập trình thuật toán điều khiển đa pha: Tự động đo điện áp bình điện 48V hay 60V, tự động điều chỉnh thứ tự cấp xung pha tương thích với mọi loại động cơ điện.
• Bo mạch sợi thủy tinh phủ keo silicon chống ẩm: Toàn bộ bản mạch in được phủ lớp màng bảo vệ cách điện, chống ẩm mốc và chống nước mưa thâm nhập hiệu quả.
• Dây cáp điện lõi đồng chịu nhiệt cao: Gồm 3 dây pha động cơ to, 2 dây nguồn chính âm dương, dây mở khóa điện, giắc tay ga, giắc ngắt phanh, giắc công tơ mét và 2 dây học lệnh đảo chiều màu trắng.

1.2. Khả năng vận hành đa năng không cần mắt cảm biến

• Tự động bỏ qua lỗi mắt Hall: Khi 1 hoặc cả 3 mắt cảm biến Hall trong động cơ bị cháy, IC đa năng tự động chuyển sang chế độ không mắt, giúp xe tiếp tục di chuyển bình thường mà không cần bổ máy sửa chữa tốn kém.
• Tự học lệnh thông minh: Hỗ trợ tự động căn chỉnh góc pha và chiều quay tiến lùi chỉ bằng một thao tác cắm rút dây học lệnh đơn giản.

2. Bảng thông số kỹ thuật chi tiết IC đa năng 500W

Bảng thông số kỹ thuật chuẩn dưới đây cung cấp thông tin kỹ thuật của IC đa năng 500W:

Thông số kỹ thuật	Bản IC 500W 9 Mosfet Tiêu Chuẩn	Bản IC 500W 12 Mosfet Tải Nặng
Công suất định mức	500W (Phù hợp động cơ 400W – 600W)	500W – 600W công suất khỏe khoắn
Điện áp làm việc tự động	Tự động nhận diện 48V – 60V DC	Tự động nhận diện 48V – 60V DC
Dòng điện giới hạn tối đa	25A – 28A DC bảo vệ an toàn ắc quy	28A – 30A DC leo dốc mạnh mẽ
Số lượng linh kiện Mosfet	9 sò Mosfet công suất chất lượng	12 sò Mosfet tản nhiệt nhanh
Công nghệ điều chế xung	Xung PWM sóng vuông bốc khỏe	Điều chế vectơ sóng sin siêu êm
Cơ chế hoạt động mắt Hall	Chạy tốt cả khi có mắt hoặc mất mắt Hall	Tự động quét góc lệch pha 60/120 độ
Tiêu chuẩn chống thấm nước	Đạt tiêu chuẩn kháng nước đi mưa IP54	Đạt chuẩn IP65 chống nước keo đúc kín
Dòng xe tương thích	Xe máy điện Giant 133S, 133S Plus, Mocha	Milan 1, Milan 2, Cap A2, xe điện độ

3. Bảng so sánh giá thị trường và đơn vị phân phối

Mức giá tham khảo của IC đa năng 500W tại các đơn vị phân phối phụ tùng uy tín trên toàn quốc:

Đơn vị phân phối	Chủng loại sản phẩm	Mức giá tham khảo	Chính sách bảo hành
Phụ Tùng Xe Điện Sài Gòn	IC 500W đa năng 9 sò loại phổ thông	180.000đ – 240.000đ	Bao test vặn ga êm
Thế Giới Phụ Kiện Xe Hà Nội	Bo điều tốc 500W 48V/60V chính hãng	240.000đ – 310.000đ	Bảo hành 6 tháng
Đại Lý Phụ Tùng Xe Miền Trung	IC đa năng 500W 12 sò cao cấp	260.000đ – 340.000đ	Bảo hành 12 tháng
Shop Online Phụ Tùng Sàn TMĐT	Cục IC xe máy điện 500W giá rẻ	160.000đ – 220.000đ	Đổi trả 7 ngày theo sàn
Hệ Thống Phụ Kiện Xe	IC đa năng 500W chính hãng bảo hành dài hạn	230.000đ – 300.000đ	Bảo hành 12 tháng lỗi 1 đổi 1

4. Hướng dẫn quy trình tự thay IC đa năng 500W tại nhà

Quy trình tự lắp đặt và đấu nối IC đa năng 500W gồm 4 bước cơ bản:

• Bước 1: Mở nắp sàn để chân hoặc hộc cốp xe, ngắt aptomat tổng hoặc rút giắc bình ắc quy để cách ly nguồn điện an toàn.
• Bước 2: Tháo các ốc bắt dây pha và giắc cắm tín hiệu của IC cũ, nhấc cục IC hỏng ra khỏi khung sườn.
• Bước 3: Đấu nối 3 dây pha to (Vàng, Xanh lá, Xanh dương) vào 3 cọc pha động cơ, 2 dây nguồn to (Đỏ vào cực Dương +, Đen vào cực Âm -) và dây đỏ nhỏ mở khóa.
• Bước 4: Cắm giắc tay ga 3 dây, cắm nối 2 dây học lệnh màu trắng vào nhau để động cơ tự quay tiến rồi rút ra, thử phanh ngắt điện và cố định IC chắc chắn vào sườn xe.

5. Kinh nghiệm bảo quản IC xe điện luôn hoạt động bền bỉ

• Bắt chặt thân IC vào khung sườn kim loại: Giúp nhiệt lượng từ vỏ nhôm truyền nhanh sang khung sườn làm mát IC.
• Quấn băng keo cách điện kín các đầu giắc cắm: Ngăn ngừa nước mưa đọng làm chập giắc tín hiệu ga.
• Tránh để xe ngập nước quá trục bánh xe: Hạn chế nước thẩm thấu vào các đầu nối điện dưới gầm sàn xe.

6. Kết luận

IC đa năng 500W là bộ phận điều tốc đáng tin cậy giúp chiếc xe máy điện của bạn vận hành mạnh mẽ, êm ái và bền bỉ theo thời gian. Việc trang bị bộ IC chính hãng đạt chuẩn chất lượng sẽ mang lại sự an tâm tuyệt đối trên mọi nẻo đường đô thị.
