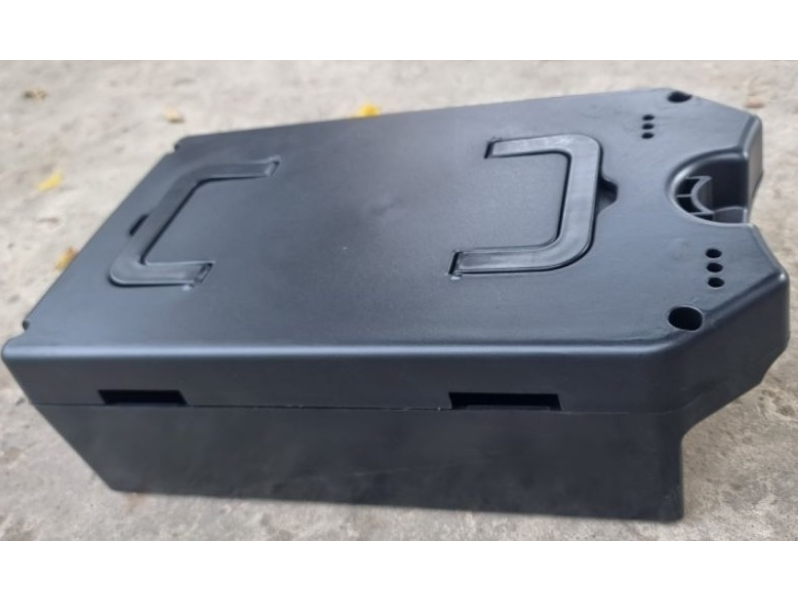

Hộp Bình Ắc Quy Xe 133M

Hộp bình ắc quy xe 133M (thùng chứa bình xe đạp điện 133M, vỏ hộp bình ắc quy 48V-12Ah xe bò nhỏ Giant M133) là phụ tùng bảo vệ chuyên dụng được đặt gọn gàng bên trong khoang sàn để chân của dòng xe đạp điện M133 (133 mini, 133M, 133 HTP). Chiếc hộp này có nhiệm vụ chứa đựng, cố định vững chắc và bao bọc toàn bộ 4 bình ắc quy cỡ nhỏ 12V-12Ah (hoặc 14Ah – 15Ah) được đấu nối tiếp tạo thành khối nguồn 48V cung cấp năng lượng cho xe. Không chỉ bảo vệ các cọc bình và dây điện khỏi tác động rung lắc va đập khi xe chạy qua gờ giảm tốc, hộp bình còn ngăn nước bẩn sình lầy xâm nhập gây chập cháy đoản mạch. Sau nhiều năm vận hành, vỏ nhựa hộp bình có thể bị giòn vỡ quai xách, nứt toác chân đế do va chạm hoặc cháy xém ổ cắm sạc do move điện. Việc thay thế vỏ hộp bình mới sẽ giúp đảm bảo an toàn điện và tiện lợi khi cần nhấc bình ra ngoài sạc rời. Quý khách có thể tìm hiểu kích thước chuẩn, bảng giá thị trường và đặt mua phụ tùng tại hệ thống Phụ Kiện Xe với chất lượng đảm bảo.

1. Đặc điểm cấu tạo cơ học của hộp bình ắc quy xe 133M

Hộp bình ắc quy xe 133M được đúc khuôn chuẩn xác theo đúng kích thước lọt lòng của khung sườn sàn xe đạp điện 133 bò nhỏ.

1.1. Các chi tiết cấu thành bộ vỏ hộp bình 133M

Một bộ hộp bình xe đạp điện 133M tiêu chuẩn bao gồm:

• Thân hộp dưới (đáy hộp): Khay nhựa sâu lòng có các vách ngăn định vị chia khoang vừa vặn 4 bình ắc quy 12Ah xếp sát nhau, đáy hộp đúc gân chịu lực tăng độ cứng vững và có các lỗ thoát nước chống đọng ẩm.
• Nắp đậy phía trên: Nắp chụp kín khít gờ mép thân hộp, trang bị rãnh gioăng cao su viền quanh nhằm chống nước mưa tràn từ trên sàn để chân xuống.
• Quai xách gấp gọn tiện lợi: Chế tạo từ nhựa dẻo dai hoặc quai kim loại bọc nhựa gắn chắc chắn vào hai bên thân hộp, chịu được tải trọng nâng hơn 18kg giúp người dùng dễ dàng xách bình mang lên nhà sạc.
• Cổng cắm sạc tích hợp: Vị trí trên nắp hộp có sẵn cổng cắm sạc 3 chấu vuông hoặc chân tròn hoa thị bằng đồng nguyên chất, có nắp cao su đậy chống nước khi không cắm sạc.
• Cụm giắc nguồn ra (giắc cái chân vuông hoặc chân sạc tròn): Dẫn điện áp 48V từ trong hộp bình cấp tới IC điều tốc và hệ thống điện tổng của xe.
• Khóa gài cố định nắp: Giúp ép chặt nắp trên vào thân đáy hộp bằng vít hoặc lẫy gài an toàn.

1.2. Phân biệt hộp bình xe 133M (bò nhỏ) và hộp bình xe 133S (bò to)

Nhiều người dùng thường nhầm lẫn giữa hộp bình của hai dòng xe 133:

• Hộp bình xe đạp điện 133M (Bò nhỏ): Kích thước nhỏ gọn (khoảng 28cm x 15cm x 16cm), thiết kế chuyên dụng chứa 4 bình ắc quy loại nhỏ 12Ah – 14Ah hệ 48V. Đặt lọt vào hộc khung sàn xe 133 mini.
• Hộp bình xe máy điện 133S (Bò to): Kích thước lớn hơn nhiều (khoảng 38cm x 18cm x 18cm), thiết kế để chứa 4 bình ắc quy cỡ lớn 20Ah – 30Ah (hoặc 5 bình 60V). Hộp bình 133S không thể lắp vừa vào khung xe 133M do kích cỡ sàn xe nhỏ hơn.

2. Bảng thông số kỹ thuật chi tiết hộp bình ắc quy xe 133M

Bảng thông số kỹ thuật chuẩn dưới đây cung cấp chi tiết kích thước và thông số hộp bình xe 133M:

Thông số kỹ thuật	Hộp Bình 133M Nhựa Dẻo Tiêu Chuẩn	Hộp Bình 133M Nhựa ABS Cao Cấp Chống Va Đập
Chiều dài phủ bì thân hộp	280 mm – 290 mm	285 mm – 295 mm
Chiều rộng phủ bì thân hộp	145 mm – 155 mm	150 mm – 155 mm
Chiều cao phủ bì thân hộp	155 mm – 165 mm	160 mm – 170 mm
Cấu hình ắc quy chứa bên trong	4 bình ắc quy 12V-12Ah / 14Ah / 15Ah	4 bình ắc quy 12Ah – 15Ah (Điện áp tổng 48V)
Tải trọng chịu lực tối đa	18 kg (Chứa đủ 4 bình ắc quy chì)	25 kg siêu cứng vững không biến dạng
Vật liệu chế tạo vỏ	Nhựa Polypropylene (PP) dẻo dai	Nhựa nguyên sinh ABS kỹ thuật chịu nhiệt cao
Chuẩn chân cắm sạc	Chân vuông 3 chấu hoặc chân tròn hoa thị	Chân sạc đồng mạ niken kèm nắp cao su chống nước
Thiết kế quai xách	Quai nhựa dẻo gập sát mặt nắp	Quai xách chịu tải gia cố lõi thép chắc chắn
Màu sắc hoàn thiện	Đen nhám mờ	Đen bóng sâu / Đen nhám chống trầy
Dòng xe tương thích	Giant M133, 133M, 133 Mini, 133 HTP, 133 Amflow	Các dòng xe đạp điện khung bò nhỏ dùng 4 bình nhỏ

3. Bảng so sánh giá thị trường và đơn vị phân phối

Mức giá tham khảo của hộp bình ắc quy xe 133M tại các cửa hàng phụ tùng xe điện uy tín:

Đơn vị phân phối	Chủng loại sản phẩm	Mức giá tham khảo	Chính sách bảo hành
Phụ Tùng Xe Điện Sài Gòn	Vỏ hộp bình 133M nhựa đen loại thường	140.000đ – 180.000đ	Bao test vừa form khung
Thế Giới Xe Điện Hà Nội	Hộp bình xe đạp điện 133M chính hãng Giant	200.000đ – 260.000đ	Bảo hành 6 tháng
Đại Lý Phụ Kiện Xe Miền Trung	Thùng đựng bình 133M có sẵn giắc sạc xịn	190.000đ – 250.000đ	Bảo hành 6 tháng
Shop Online Phụ Tùng Sàn TMĐT	Vỏ hộp bình 48V-12Ah xe 133 mini	135.000đ – 175.000đ	Đổi trả 7 ngày theo sàn
Hệ Thống Phụ Kiện Xe	Hộp bình 133M nhựa ABS dày dặn chân sạc đồng chuẩn	180.000đ – 230.000đ	Bảo hành 6 tháng lỗi 1 đổi 1

4. Hướng dẫn các bước đấu nối ắc quy vào hộp bình xe 133M

Quy trình sắp xếp và đấu nối 4 bình ắc quy 12Ah vào hộp bình 133M được thực hiện như sau:

1. Bước 1: Chuẩn bị vật tư: 4 bình ắc quy 12V-12Ah mới cùng lô sản xuất, 3 đoạn dây câu bình có đầu cốt bắt ốc (tiết diện dây 2.5mm² – 4.0mm²), cờ lê 8mm hoặc tua vít, băng keo cách điện và hộp bình 133M mới.
2. Bước 2: Sắp xếp bình vào khay đáy: Đặt 4 bình ắc quy nằm ngay ngắn vào trong lòng hộp bình, xếp xen kẽ các cọc dương (+) và cọc âm (-) của từng bình cạnh nhau để tạo đường đi dây ngắn gọn.
3. Bước 3: Đấu nối tiếp 4 bình ắc quy: Dùng 3 dây câu bình đấu nối cực (+) của bình 1 sang cực (-) của bình 2; cực (+) bình 2 sang cực (-) bình 3; cực (+) bình 3 sang cực (-) bình 4. Siết chặt ốc cọc bình để tránh move đánh lửa.
4. Bước 4: Đấu dây nguồn tổng và cổng sạc: Nối dây dương (+) tổng vào cọc (+) của bình 1; nối dây âm (-) tổng vào cọc (-) của bình 4. Đấu song song 2 dây này vào cổng chân sạc trên nắp hộp bình (đảm bảo đúng cực tính chân sạc: chân 1 dương, chân 2 âm).
5. Bước 5: Đậy nắp và khóa ốc: Luồn dây gọn gàng, chèn thêm các miếng xốp đệm để cố định bình không bị xê dịch, đậy nắp hộp và siết chặt các vít định vị.

5. Kinh nghiệm bảo quản hộp bình ắc quy 133M bền bỉ

Luôn kiểm tra nắp cao su che cổng sạc, đảm bảo đậy kín sau mỗi lần sạc để ngăn nước bẩn bắn vào gây chập chân sạc.

Không để vật nặng sắc nhọn đè trực tiếp lên mặt nắp hộp bình trên sàn xe.

Vệ sinh sạch bùn đất bám quanh đáy hộp định kỳ để các lỗ thoát nước không bị tắc nghẽn.
