Hiện tượng bộ sạc xe điện vừa cắm vào nguồn đã vội báo đèn xanh, quạt không quay và dòng không nạp vào bình là sự cố phổ biến của người đi xe điện. Nhiều người lầm tưởng bình ắc quy đã đầy, nhưng thực tế xe không thể di chuyển quãng đường bình thường hoặc sụt nguồn ngay khi kéo ga. Việc nắm vững kỹ thuật sửa sạc xe điện báo đèn xanh giúp bạn chủ động phát hiện linh kiện hư hỏng và chọn phương án xử lý an toàn. Nếu bạn đang tìm kiếm các dòng sạc thông minh đạt chuẩn hoặc linh kiện thay thế bền bỉ, hãy ghé thăm website Phụ Kiện Xe để được tư vấn kỹ thuật và chọn sản phẩm phù hợp.
Cơ Chế Chuyển Màu Đèn Báo Trên Bộ Sạc Xe Điện
Để xác định chính xác sự cố, trước hết cần nắm rõ nguyên lý chuyển đổi tín hiệu đèn báo của bộ nạp xung (SMPS).
Nguyên Lý Nhận Diện Dòng Sạc Giữa Đèn Đỏ Và Đèn Xanh
Các bộ nạp xe điện hiện nay ứng dụng chu trình nạp 3 giai đoạn gồm Dòng không đổi (CC), Điện áp không đổi (CV) và Nạp duy trì (Float Charge).

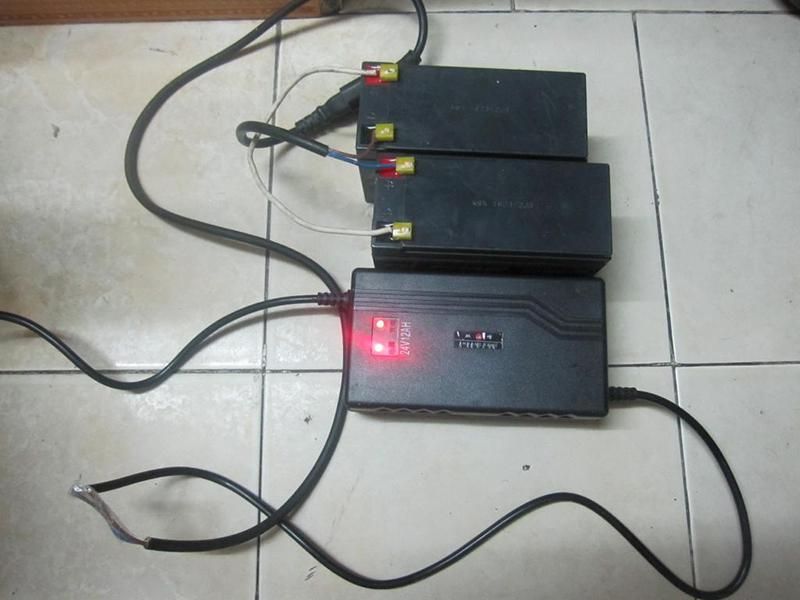

- Trạng thái đèn đỏ: Khi cắm sạc vào bình đói điện, dòng nạp lớn (1.8A – 3.0A) đi qua điện trở Shunt đo dòng. Độ sụt áp trên điện trở này được IC so sánh khuếch đại, kích hoạt LED đỏ sáng và cấp nguồn cho quạt tản nhiệt làm mát bo mạch.

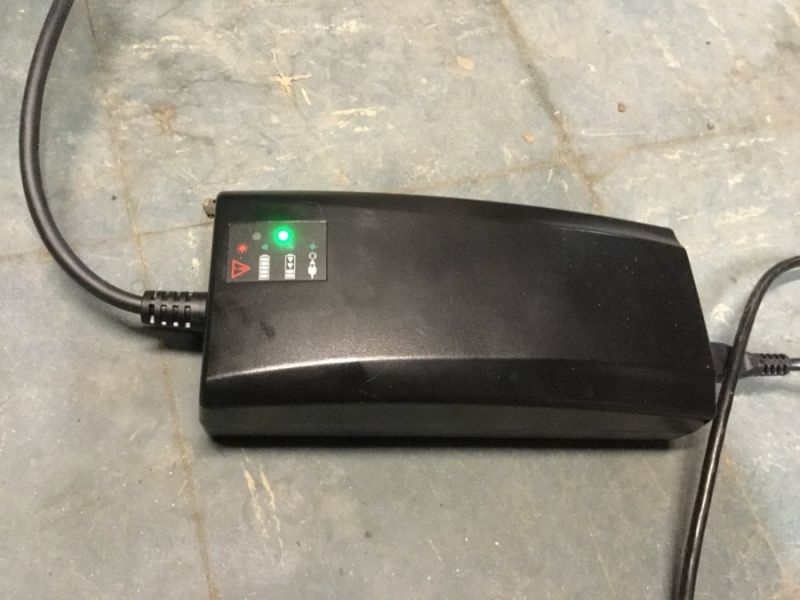

- Trạng thái đèn xanh: Khi điện áp bình đạt ngưỡng bão hòa (khoảng 14.4V – 14.8V mỗi bình 12V), dòng nạp giảm dần xuống dưới ngưỡng chuyển tiếp (khoảng 300mA – 400mA). IC so sánh sẽ lật trạng thái chân ngõ ra, ngắt đèn đỏ, tắt quạt gió và bật đèn xanh báo chuyển sang nạp ngâm duy trì.

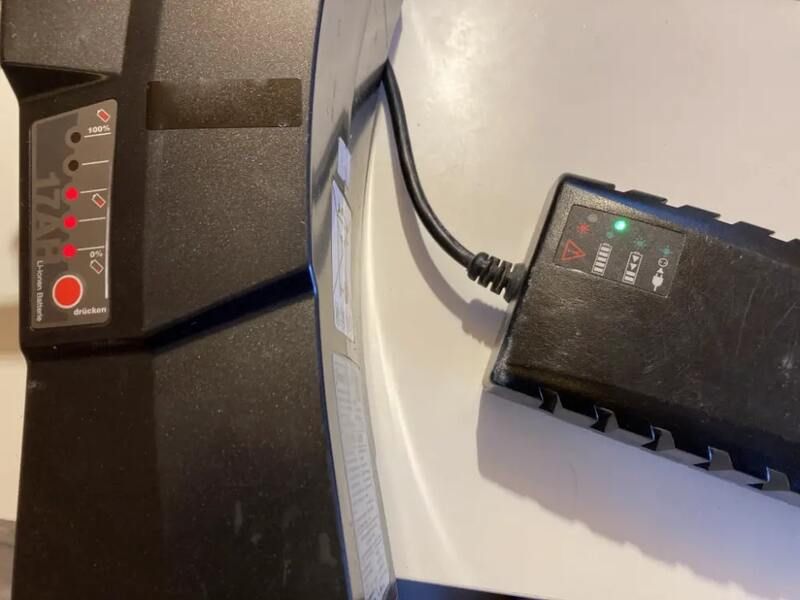

Vì Sao Bộ Sạc Báo Đèn Xanh Dù Bình Chưa Đầy?
Bộ sạc hiển thị đèn xanh khi bình cạn xuất phát từ việc dòng điện nạp thực tế qua mạch cảm biến bằng không ($I = 0$). Mạch điều khiển không ghi nhận được độ sụt áp trên điện trở Shunt, từ đó nhận định rằng quá trình nạp đã kết thúc. Tình trạng này xảy ra do đường dây nạp bị hở mạch hoặc linh kiện điều khiển ngắt dòng cấp điện.
6 Nguyên Nhân Khiến Sạc Xe Điện Báo Đèn Xanh
Dưới đây là 6 nguyên nhân kỹ thuật làm gián đoạn dòng nạp khiến bộ sạc báo đèn xanh bất thường.
1. Đứt Ngầm Dây Cáp Sạc Đầu Ra Hoặc Đầu Vào
Dây cáp nối từ bộ sạc tới cổng cắm của xe thường xuyên bị uốn gập khi thao tác. Lõi đồng bên trong rất dễ bị đứt ngầm tại phần cao su cổ sạc hoặc sát chuôi giắc cắm. Khi lõi đồng đứt, mạch điện hở hoàn toàn, bộ sạc rơi vào trạng thái không tải và sáng đèn xanh.
2. Lỏng Chân Sạc Hoặc Cháy Chân Jack Cắm
Cổng nạp trên xe điện sau thời gian dài sử dụng dễ bị giãn nở chấu tiếp xúc hoặc oxy hóa. Hiện tượng move nhiệt sinh ra muội than đen phủ kín bề mặt kim loại, khiến điện trở tiếp xúc tăng vọt, ngăn dòng nạp đi vào bình.
3. Đứt Cầu Chì Đầu Ra DC Hoặc Cầu Chì Trên Xe
Bộ sạc chuẩn luôn có cầu chì ngõ ra DC (5A – 10A) bảo vệ bo mạch khi ngắn mạch. Đường dây từ cổng sạc vào bình trên xe cũng có cầu chì nạp. Nếu một trong hai cầu chì này bị đứt, chu trình sạc lập tức bị ngắt hở.
4. Hỏng Diode Cầu Chỉnh Lưu Và Diode Schottky Ngõ Ra
Bo mạch sử dụng cầu diode sơ cấp để nắn dòng AC 220V thành DC 310V và diode kép Schottky (MBR20100CT) tại ngõ ra để chỉnh lưu xung cao tần. Khi diode Schottky bị đánh thủng hoặc đứt mạch, ngõ ra mất điện áp DC, mạch bảo vệ đưa tín hiệu duy trì đèn xanh.
5. Hỏng IC So Sánh Điện Áp TL494, LM358 Hoặc LM324
Các vi mạch LM358, LM324 hoặc TL494 nhận diện tín hiệu vi sai từ điện trở Shunt để điều khiển transistor kéo LED. Khi cổng khuếch đại thuật toán bên trong vi mạch bị chập hoặc rò điện, ngõ ra luôn giữ áp kích hoạt LED xanh, khiến bộ sạc không thể chuyển trạng thái.
6. Bình Ắc Quy Bị Chai Nặng Hoặc Đứt Mạch Trong
Ắc quy bị sunfat hóa nghiêm trọng làm tăng vọt nội trở bản cực. Khi cắm sạc, điện áp hai cọc bình vọt lên ngưỡng ngắt ngay lập tức khiến sạc hiểu nhầm bình đã đầy. Ngoài ra, nếu một bình trong chuỗi bị đứt cầu chì ngầm hoặc đứt cell, dòng nạp cũng bị ngắt hoàn toàn.
Bảng Thông Số Kỹ Thuật Các Linh Kiện Trọng Yếu Trong Bộ Sạc Xe Điện
Khi tháo kiểm tra bo mạch bộ sạc, người thao tác có thể đối chiếu các thông số đo kiểm theo bảng sau:
| Linh Kiện | Ký Hiệu Mạch | Thông Số Định Mức | Điện Áp / Trở Kháng Chuẩn Khi Đo Kiểm |
|---|---|---|---|
| Cầu Diode Sơ Cấp | BD1 | 800V – 8A (GBU808, KBP307) | Chiều thuận: 0.5V – 0.7V; Chiều ngược: Vô cùng ($\infty$) |
| Tụ Lọc Cao Áp | C_IN | 100uF – 150uF / 400V – 450V | Đo áp khi cắm nguồn 220V: Đạt 300V – 315V DC |
| Transistor MOSFET | Q1 | 10N60 (600V – 10A) hoặc 12N65 | Chân D-S không thông mạch; Kích chân G có độ mở dẫn |
| Biến Áp Xung | T1 | EER35 / EE42 (50kHz – 100kHz) | Trở kháng cuộn dây: Dưới 1 Ohm (thông mạch tốt) |
| Diode Ngõ Ra | D_OUT | MBR20100CT hoặc MBR20200CT | Chiều thuận: 0.3V – 0.45V; Chiều ngược: Vô cùng ($\infty$) |
| IC So Sánh Điện Áp | U2 | LM358 (Dual Op-Amp), LM324 | Điện áp nuôi VCC (chân 8 hoặc 4): Đạt 12V – 15V DC |
| Điện Trở Đo Dòng Shunt | R_SHUNT | 0.05 Ohm – 0.1 Ohm / 3W – 5W | Trở kháng thuần chuẩn xác: 0.05 Ohm đến 0.1 Ohm |
| Cầu Chì Ra DC | F2 | 5A – 10A / 250V (Cầu chì ống) | Thang đo thông mạch: Đồng hồ kêu bíp liên tục (0 Ohm) |
Quy Trình 5 Bước Đo Kiểm Và Sửa Sạc Xe Điện Báo Đèn Xanh
Để tiến hành sửa chữa chuẩn xác và an toàn, người thực hiện nên tuân thủ trình tự các bước đo kiểm dưới đây.
Bước 1: Khảo Sát Giắc Cắm Và Đo Thông Mạch Cáp Sạc
Ngắt bộ sạc khỏi nguồn 220V. Dùng đồng hồ vạn năng VOM chuyển sang thang đo thông mạch. Đặt que đo vào từng chân giắc DC và đầu dây hàn trên mạch, vừa đo vừa bẻ nhẹ các góc uốn của dây. Nếu còi ngắt quãng, dây đã đứt ngầm, cần cắt bỏ đoạn gãy và hàn lại cẩn thận. Vệ sinh sạch chân cắm trên xe nếu có muội than đen.
Bước 2: Đo Kiểm Điện Áp Của Bộ Bình Ắc Quy Trên Xe
Chuyển VOM về thang đo DC 200V, cắm que đo vào cổng sạc trên xe để đo điện áp tổng của chuỗi bình:
- Hệ 48V (4 bình): Điện áp tối thiểu từ 44V trở lên.
- Hệ 60V (5 bình): Điện áp tối thiểu từ 55V trở lên.
- Hệ 72V (6 bình): Điện áp tối thiểu từ 66V trở lên. Nếu đo được 0V, kiểm tra aptomat tổng của xe hoặc mở hộp bình kiểm tra cầu chì nạp để xử lý.
Bước 3: Đo Điện Áp Đầu Ra Của Bộ Sạc Ở Trạng Thái Không Tải
Cắm bộ sạc vào ổ điện 220V và đo điện áp hai đầu giắc ra DC:
- Với sạc thường, điện áp đầu ra phải xấp xỉ mức cắt sạc đầy (khoảng 54.5V cho hệ 48V; 68V cho hệ 60V).
- Với sạc thông minh chống ngược cực, ngõ ra chỉ xuất hiện mức áp mồi nhỏ từ 2V đến 5V cho tới khi nhận diện điện áp từ bình gửi về. Nếu sạc thường đo không có điện áp ngõ ra, kiểm tra cầu chì F2 và diode ngõ ra D_OUT.
Bước 4: Kiểm Tra Linh Kiện Chỉnh Lưu Và Mạch Điều Khiển
Rút phích cắm và xả điện tích dư trên tụ nguồn 400V bằng bóng đèn sợi đốt để tránh giật điện. Tháo kiểm tra diode Schottky MBR20100CT; nếu linh kiện thông mạch cả hai chiều thì diode đã hỏng, cần thay mới. Kiểm tra điện trở Shunt; nếu điện trở bị cháy hoặc sai số trị số, dòng hồi tiếp gửi về IC bị mất, khiến sạc luôn giữ đèn xanh. Thay thế IC LM358 hoặc LM324 nếu chân điều khiển LED không đổi trạng thái.
Bước 5: Cắm Thử Tải Thực Tế Và Đo Dòng Nạp
Sau khi thay thế linh kiện, kết nối bộ sạc với hệ bình chuẩn trên xe hoặc tải giả. Bộ sạc đạt yêu cầu phải chuyển ngay sang đèn đỏ, quạt tản nhiệt quay êm. Dùng ampe kìm đo dòng nạp trực tiếp trên dây dẫn; dòng nạp phải đạt từ 2.2A đến 2.8A đối với hệ bình 20Ah và giảm dần khi bình no điện.
Những Lưu Ý Cần Biết Khi Tự Sửa Bộ Sạc Xe Điện
- Đảm bảo an toàn điện cao áp: Phía sơ cấp bộ sạc hoạt động ở điện áp hơn 300V DC. Luôn xả hết điện trên tụ lọc nguồn trước khi chạm tay vào bo mạch.
- Không đấu tắt cầu chì bảo vệ: Tuyệt đối không dùng dây đồng thay thế cầu chì ống bị đứt. Việc này làm mất khả năng ngắt mạch khi quá tải, dễ gây cháy nổ bo mạch và hư hỏng ắc quy.
- Chọn linh kiện thay thế đúng trị số: Các linh kiện công suất như MOSFET, diode Schottky cần chọn thông số điện áp và dòng điện chịu đựng ngang bằng hoặc cao hơn linh kiện gốc để đảm bảo độ bền nhiệt.
- Nhận định đúng tình trạng bình: Nếu bộ sạc bình thường nhưng hệ thống bình đã sử dụng trên 2 năm và bị chai phồng, việc sửa sạc sẽ không đem lại hiệu quả. Khi đó, thay thế bộ bình mới là giải pháp triệt để.
Câu Hỏi Thường Gặp Khi Sửa Sạc Xe Điện Báo Đèn Xanh
1. Sạc xe điện vừa cắm đã báo đèn xanh thì bình có đầy điện thật không?
Phần lớn trường hợp sạc vừa cắm đã báo đèn xanh không phải do bình đã đầy điện, mà do mạch sạc không tạo được dòng nạp đi vào hệ thống bình. Nguyên nhân chủ yếu xuất phát từ đứt dây cáp, lỏng chân cắm tiếp xúc, đứt cầu chì hoặc bình ắc quy bị chai kiệt làm tăng nội trở bất thường.
2. Có nên tiếp tục cắm sạc khi thấy đèn xanh liên tục không chuyển đỏ?
Bạn nên rút sạc ra ngay khi thấy hiện tượng này kéo dài. Dù ở chế độ đèn xanh dòng ra rất nhỏ, nhưng nếu nguyên nhân do chạm chập linh kiện điều khiển hoặc bình bị đứt hộc bên trong, việc ngâm sạc liên tục nhiều giờ có thể làm hư hại thêm các linh kiện khác và tiềm ẩn nguy cơ chập điện.
3. Làm thế nào để phân biệt lỗi do bộ sạc hay do ắc quy trên xe?
Bạn có thể dùng một bộ sạc hoạt động bình thường có cùng điện áp cắm thử vào xe. Nếu sạc mượn chuyển sang đèn đỏ và nạp điện êm ái, lỗi nằm ở bộ sạc cũ của bạn. Ngược lại, nếu sạc mượn vẫn báo đèn xanh ngay lập tức, nguyên nhân chắc chắn nằm ở giắc cắm, cầu chì xe hoặc bộ bình ắc quy đã bị chai hoàn toàn.
4. Chi phí sửa bộ sạc xe điện báo đèn xanh có tốn kém không và khi nào nên thay mới?
Nếu sạc chỉ bị đứt dây cáp ngầm, cháy giắc cắm hoặc đứt cầu chì, chi phí sửa chữa thay thế linh kiện rất nhỏ. Tuy nhiên, nếu bộ sạc đã sử dụng nhiều năm, bo mạch bị oxy hóa rỉ sét hoặc hỏng đồng thời cả biến áp xung và IC dao động, việc đầu tư bộ sạc thông minh mới sẽ mang lại độ an toàn và độ bền cao hơn cho ắc quy.
