Bộ điều tốc (IC điều tốc hay bo điều khiển Controller) là bộ phận điều phối năng lượng từ bình ắc quy đến động cơ không chổi than BLDC. Khi bộ phận này gặp sự cố, phương tiện thường xuất hiện hiện tượng giật cục, vặn ga không chạy dù đèn báo điện vẫn sáng, hoặc bánh sau bị bó cứng. Việc hiểu rõ nguyên lý cùng quy trình cách sửa điều tốc xe đạp điện giúp người dùng và thợ kỹ thuật nhanh chóng khoanh vùng lỗi, tự thay linh kiện hoặc đấu nối bo mạch mới an toàn. Nếu bạn đang tìm kiếm các dòng linh kiện, bộ điều tốc đa năng cùng phụ tùng xe điện đạt tiêu chuẩn kiểm định xuất xưởng, hãy ghé thăm Phụ Kiện Xe để lựa chọn những sản phẩm phù hợp.

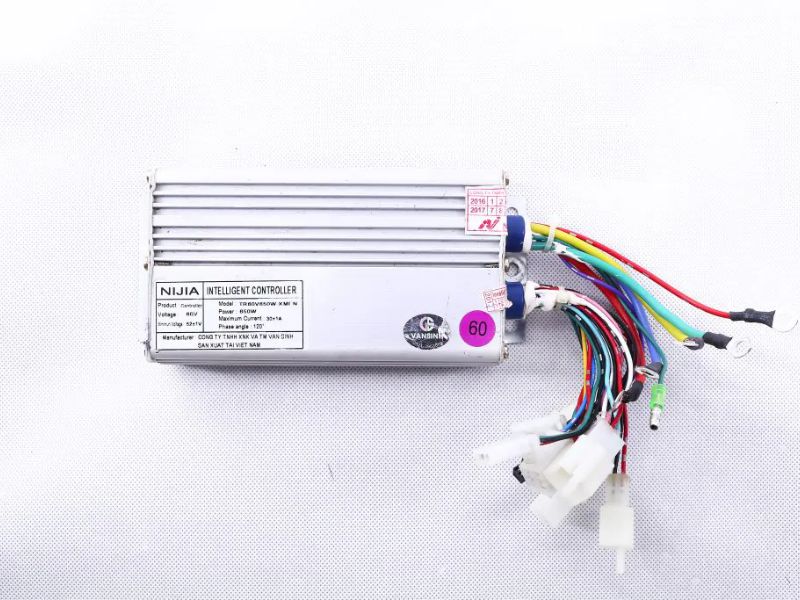

Cấu Tạo Kỹ Thuật Và Nguyên Lý Của IC Điều Tốc Xe Đạp Điện
Để sửa chữa bo mạch hiệu quả, thợ kỹ thuật cần nắm rõ sơ đồ khối chức năng của từng cụm linh kiện trên bảng mạch in (PCB).
Cụm Mosfet Công Suất Đóng Cắt Động Cơ
Khối chuyển mạch công suất thường dùng 6 đến 12 bóng Mosfet kênh N (N-channel MOSFET). Các Mosfet bố trí thành 3 nhánh cầu H (Half-Bridge) tương ứng với 3 dây pha động cơ (U, V, W). Mỗi pha gồm hai Mosfet: nhánh trên (High-side) nối cực dương nguồn và nhánh dưới (Low-side) nối cực âm qua trở Shunt lấy mẫu dòng. Vi điều khiển MCU xuất xung PWM kích mở chân Gate điều khiển từ trường quay stator.
Mạch Nguồn Hạ Áp 5V Cấp Cho Cảm Biến Hall Và Tay Ga
Điện áp từ bình ắc quy (36V hoặc 48V) được hạ áp qua hai tầng mạch:
- Tầng sơ cấp: Trở công suất hạ áp kết hợp linh kiện chuyển đổi đưa điện áp nguồn cao xuống ngưỡng 12V – 15V cấp cho tầng lái cổng (Gate Driver).
- Tầng thứ cấp: Dùng IC ổn áp tuyến tính LM78L05 tạo nguồn 5V DC chuẩn nuôi MCU, cảm biến Hall động cơ và tay ga.
Tụ Lọc Nguồn Chính Và Mạch Bảo Vệ
Đầu vào nguồn tổng trang bị tụ hóa dung lượng 470µF đến 1000µF (điện áp 63V – 100V). Cụm tụ này san phẳng xung áp nhọn sinh ra khi Mosfet đóng cắt tốc độ cao, đồng thời hấp thụ năng lượng phản hồi khi xe giảm tốc.
Các Lỗi Hỏng Hóc Thường Gặp Trên Điều Tốc Xe Đạp Điện
Trong quá trình sử dụng, bo điều tốc thường phát sinh 4 dạng hư hỏng vật lý cơ bản:
Chết Mosfet Kênh N Dẫn Đến Bó Bánh
Khi xe chở quá tải hoặc leo dốc dài, nhiệt lượng tăng cao làm đánh thủng mối nối D-S của Mosfet. Khi Mosfet bị chập, hai dây pha nối tắt với nhau, tạo lực cản điện từ khiến bánh sau bị bó cứng, quay rất nặng dù đã tắt khóa điện.
Hỏng Mạch Nguồn Hạ Áp 5V Cấp Cho Cảm Biến Và Tay Ga
Xe vẫn bật được đèn còi nhưng ga không chạy là dấu hiệu mất nguồn 5V. Nguyên nhân do chập dây tay ga, hỏng cảm biến Hall động cơ kéo sụt áp, hoặc cháy IC ổn áp 78L05 do quá áp từ tầng sơ cấp.
Nổ Phồng Tụ Lọc Nguồn Do Quá Áp
Khi bộ sạc cấp điện áp vượt chuẩn hoặc tụ làm việc trong môi trường nhiệt cao lâu ngày, chất điện phân bên trong sôi lên làm phồng van an toàn. Hiện tượng nổ tụ gây muội than bám dính, làm chập linh kiện xung quanh.
Đứt Mạch In Do Quá Nhiệt Và Quá Tải Dòng
Các đường mạch in dẫn dòng pha lớn nếu mối hàn thiếc bị rỗ sẽ sinh nhiệt cao. Hậu quả là đường đồng bong tróc, đứt mạch khiến động cơ bị mất pha, xe rung giật mạnh khi vặn ga.
Hướng Dẫn Đo Kiểm Bo Điều Tốc Bằng Đồng Hồ VOM
Việc xác định linh kiện hư hỏng đòi hỏi kỹ thuật viên sử dụng đồng hồ vạn năng (VOM) ở thang đo Diode và thang đo điện áp DC.
Bước 1: Cách Ly Nguồn Và Xả Điện Tích
Trước khi mở nắp hộp nhôm:
- Rút giắc cắm bình ắc quy ra khỏi bo điều tốc.
- Bật chìa khóa điện và bóp phanh để xả triệt để điện tích trong tụ hóa.
- Tháo rời bo mạch, làm sạch bụi bẩn và keo dán bảo vệ trên bề mặt linh kiện.
Bước 2: Đo Mạch Cầu Mosfet Bằng Thang Diode
Chuyển VOM về thang đo Diode:
- Đo nhánh Low-side: Đặt que ĐỎ vào cực âm nguồn tổng (dây đen to). Que ĐEN chạm lần lượt vào 3 dây pha (Vàng, Xanh lá, Xanh dương). Điện áp sụt hiển thị trên đồng hồ đạt từ 0.400V đến 0.550V là bình thường. Đảo que đo phải báo vô cùng (OL).
- Đo nhánh High-side: Đặt que ĐEN vào cực dương nguồn tổng (dây đỏ to). Que ĐỎ chạm lần lượt vào 3 dây pha. Giá trị hiển thị cũng từ 0.400V đến 0.550V. Đảo que đo phải báo OL.
- Đánh giá: Nếu cặp cực nào đồng hồ kêu còi liên tục hoặc hiển thị điện áp gần 0V, Mosfet của pha đó đã bị thủng D-S.
Bước 3: Kiểm Tra Trở Kháng Chân Kích Gate
Khi phát hiện Mosfet chết, đo tiếp điện trở giữa chân Gate và Source ($R_{GS}$). Thông số bình thường từ 10kΩ đến 47kΩ. Kiểm tra thêm điện trở lái nối tiếp chân G (thường từ 10Ω đến 22Ω). Nếu trở này bị cháy đứt, bắt buộc phải thay thế trước khi hàn Mosfet mới.
Bước 4: Kiểm Tra Mạch Nguồn 5V Cấp Cho Cảm Biến
Cấp nguồn thử nghiệm 48V DC dòng nhỏ (dưới 0.5A) vào dây đỏ to và dây đỏ nhỏ (ổ khóa), dây đen vào cực âm. Dùng que đo kiểm tra điện áp tại dây đỏ của giắc tay ga:
- Nếu đo được 4.95V – 5.05V: Mạch nguồn phụ hoạt động tốt.
- Nếu đo được 0V hoặc dưới 3V: Cần thay thế IC ổn áp 78L05 hoặc tách tải cảm biến Hall bị chập.
Bảng Thông Số Kỹ Thuật Bộ Điều Tốc Xe Đạp Điện
Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của các dòng điều tốc xe đạp điện thông dụng:
| Thông số kỹ thuật | Hệ 36V Tiêu Chuẩn | Hệ 48V Tiêu Chuẩn |
|---|---|---|
| Điện áp hoạt động định mức | 36V DC | 48V DC |
| Dải điện áp làm việc an toàn | 30V – 42V DC | 40V – 54.6V DC |
| Dòng xả định mức (Rated Current) | 12A – 14A | 15A – 18A |
| Dòng xả cực đại (Peak Current) | 18A | 25A – 28A |
| Mã Mosfet công suất thông dụng | STP75NF75, IRFB3607 | RU7088R, HY1906, 68N75 |
| Bảo vệ sụt áp Cut-off | 31.5V (± 0.5V) | 41.5V (± 0.5V) |
| Điện áp cấp cảm biến và tay ga | 5.0V DC (± 0.1V) | 5.0V DC (± 0.1V) |
| Góc pha tương thích | 60° / 120° tự động | 60° / 120° tự động |
Hướng Dẫn Thay Thế Linh Kiện Hoặc Đấu Nối Bo Điều Tốc Đa Năng
Tùy vào tình trạng thực tế của bo mạch, bạn có thể chọn hàn sửa chữa linh kiện rời hoặc thay mới bộ điều tốc đa năng.
Thay Thế Linh Kiện Hỏng Trực Tiếp Trên Bo Mạch
- Hút thiếc chân Mosfet: Dùng mỏ hàn công suất trên 60W và dây hút thiếc làm sạch chân linh kiện bị chập.
- Chọn linh kiện chuẩn thông số: Chọn Mosfet thay thế có điện áp đánh thủng $V_{DSS}$, dòng cực đại $I_D$ và nội trở dẫn $R_{DS(on)}$ tương đương hoặc vượt thông số ban đầu.
- Lót cách điện và bôi keo tản nhiệt: Dùng tấm lót silicon cách điện ngăn lưng Mosfet chạm vào vỏ nhôm tản nhiệt.
- Hàn và phủ keo: Hàn chắc mối nối, rửa sạch nhựa thông cháy bằng cồn IPA và xịt keo bảo vệ chống ẩm.

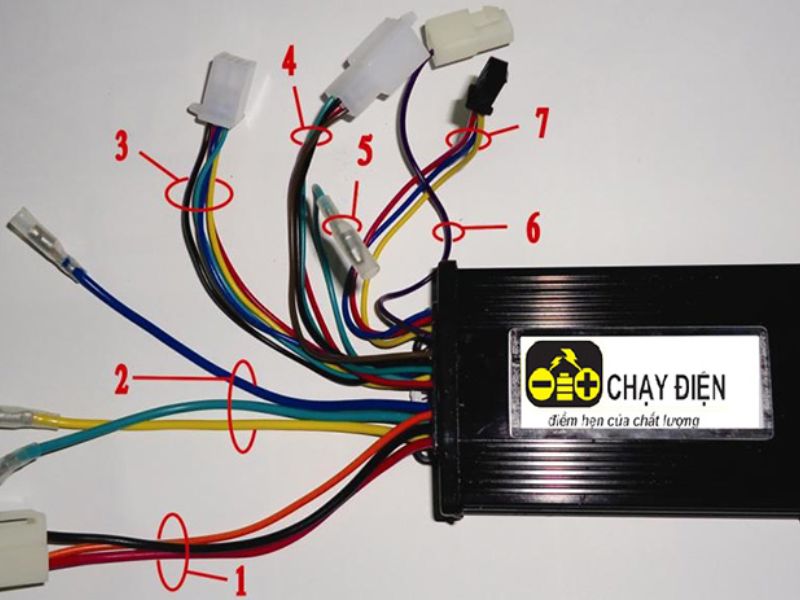

Hướng Dẫn Đấu Nối Bo Điều Tốc Đa Năng Thay Thế
Khi bo cũ bị cháy nát hoặc hỏng MCU, việc lắp đặt bộ điều tốc đa năng là giải pháp nhanh gọn:
- Đấu cụm dây nguồn: Dây đỏ to vào cực dương (+) ắc quy; dây đen to vào cực âm (-); dây đỏ nhỏ vào dây dương sau ổ khóa điện.
- Đấu 3 dây pha động cơ: Nối 3 dây to màu Vàng, Xanh lá, Xanh dương từ bo điều tốc vào 3 cọc pha tương ứng của động cơ, siết ốc chắc chắn.
- Đấu giắc cảm biến Hall: Cắm cụm giắc 5 dây nhỏ vào giắc Hall động cơ. Nếu động cơ bị cháy mắt Hall, bo đa năng vẫn vận hành tốt ở chế độ Sensorless.
- Đấu giắc tay ga: Cắm cụm 3 dây Đỏ (+5V), Đen (Mass), Xanh lá (Tín hiệu ga) vào giắc tay ga trên xe.
- Cắm dây học lệnh đảo chiều: Bật khóa điện, cắm hai dây màu trắng lại với nhau. Động cơ sẽ tự nhận diện góc pha. Nếu bánh xe quay ngược, rút ra cắm lại để quay tiến, sau đó rút rời hai dây này ra.
- Đấu các chức năng phụ: Đấu dây ngắt phanh điện, dây công tơ mét hiển thị vận tốc và cụm dây báo động chống trộm nếu xe trang bị.
Biện Pháp Phòng Ngừa Hư Hỏng Điều Tốc Khi Vận Hành
Để bo điều tốc hoạt động ổn định và bền bỉ sau sửa chữa, người dùng cần lưu ý:
- Tránh xịt nước áp lực cao trực tiếp vào hộp chứa bo điều tốc, bịt kín khe luồn dây bằng keo silicone.
- Cố định vỏ nhôm bo mạch áp sát vào khung xe để tối ưu khả năng tản nhiệt tự nhiên.
- Hạn chế thói quen ép hết ga khi chở tải nặng hoặc leo dốc cao liên tục.
- Định kỳ kiểm tra bảo dưỡng hệ thống dây dẫn, siết chặt các giắc cắm để tránh phóng tia lửa điện.
Câu Hỏi Thường Gặp Về Cách Sửa Điều Tốc Xe Đạp Điện
Có Thể Lắp Lẫn Mosfet Của Các Hãng Khác Nhau Khi Thay Thế Không?
Bạn có thể thay thế Mosfet từ các thương hiệu khác nhau nếu thông số điện áp chịu đựng, dòng tải cực đại và nội trở tương đương. Tuy nhiên, trên cùng một nhánh pha mắc song song, linh kiện lệch nội trở sẽ gây mất cân bằng phân bổ dòng tải, khiến Mosfet có nội trở thấp hơn bị quá nhiệt và nổ lại. Khuyến nghị nên thay đồng bộ các Mosfet trên cùng một nhánh pha.
Tại Sao Bo Đa Năng Có Thể Hoạt Động Được Khi Động Cơ Hỏng Cảm Biến Hall?
Bo điều tốc đa năng tích hợp thuật toán xử lý Dual-Mode. Khi mất tín hiệu từ cảm biến Hall, chip điều khiển sẽ chuyển sang đo sức điện động cảm ứng ngược (Back-EMF) sinh ra trên các cuộn dây pha để xác định vị trí góc quay của rotor, giúp xe tiếp tục vận hành bình thường.
Bánh Sau Bị Bó Cứng Có Phải Do Hỏng Điều Tốc Không?
Bánh sau bị bó cứng thường do Mosfet của điều tốc bị chập thông mạch các pha, hoặc 3 dây pha bị chảy vỏ chạm chập. Để kiểm tra, bạn rút giắc 3 dây pha nối từ bo điều tốc xuống động cơ. Nếu sau khi rút giắc bánh xe quay nhẹ nhàng trở lại thì điều tốc đã hỏng Mosfet. Nếu bánh xe vẫn bó cứng, nguyên nhân nằm ở kẹt cơ khí má phanh hoặc cháy cuộn dây động cơ.
Khi Nào Nên Sửa Bo Điều Tốc Và Khi Nào Nên Thay Mới?
Nếu bo điều tốc chỉ bị nổ tụ lọc nguồn hoặc chết 1 – 2 Mosfet trên mạch in còn nguyên vẹn, việc thay thế linh kiện sẽ tiết kiệm chi phí. Ngược lại, nếu bo mạch bị chập cháy diện rộng, đứt mạch in nhiều tầng hoặc hỏng chip điều khiển MCU trung tâm, thay thế bộ điều tốc đa năng mới là phương án tối ưu về độ bền và thời gian thao tác.
