Nắm vững cách lắp đèn trợ sáng đúng chuẩn kỹ thuật là điều vô cùng quan trọng đối với các phượt thủ và những người thường xuyên di chuyển bằng xe máy, mô tô trên các cung đường đèo đêm tối, thiếu hệ thống đèn đường công cộng. Đèn trợ sáng công nghệ LED giúp tăng cường quang thông, mở rộng tầm quan sát từ xa, giúp phát hiện sớm chướng ngại vật và ổ gà nguy hiểm. Tuy nhiên, việc câu nối nguồn điện tùy tiện không qua rơ-le chịu tải có thể dẫn đến nguy cơ quá tải đường dây điện zin, sụt bình ắc quy hoặc chập cháy nguy hiểm. Nếu quý khách đang tìm kiếm các dòng đèn trợ sáng bi cầu mini, LED L4X chính hãng kèm bộ mạch rơ-le chống cháy an toàn, hãy liên hệ ngay Phụ Kiện Xe để nhận tư vấn và báo giá ưu đãi.
Vì sao cần thực hiện cách lắp đèn trợ sáng đúng chuẩn kỹ thuật?
Đèn trợ sáng công suất cao (từ 30W đến 60W mỗi bóng) tiêu thụ dòng điện tức thời khá lớn (từ 2.5A đến 5A). Việc đấu nối đúng quy trình mang lại nhiều lợi ích thiết thực:
- Bảo vệ toàn vẹn hệ thống điện nguyên bản của xe: Đấu nguồn điện qua bộ mạch rơ-le và cầu chì riêng biệt giúp dòng điện nuôi đèn lấy trực tiếp từ cọc bình ắc quy 12V, hoàn toàn không gây gánh tải lên cụm dây điện táp-lô hay ổ khóa zin của xe máy.
- Tránh hiện tượng sụt áp làm hỏng bình ắc quy: Đấu nguồn sau khóa (nguồn ACC) bảo đảm đèn chỉ có thể bật sáng khi xe đã mở khóa điện, ngăn chặn tình trạng quên tắt đèn làm cạn kiệt bình ắc quy khi dựng xe.
- Tuân thủ văn hóa lái xe văn minh và an toàn giao thông: Lắp đặt đèn có góc chiếu chúc xuống mặt đường, điều chỉnh luồng sáng thấp hơn gương chiếu hậu của phương tiện đi trước giúp tránh gây lóa mắt người đối diện, hạn chế nguy cơ bị xử phạt giao thông.
Bảng thông số kỹ thuật và báo giá các dòng đèn trợ sáng xe máy phổ biến
Dưới đây là bảng thông số chi tiết cùng mức giá tham khảo của các dòng đèn trợ sáng được tin dùng trên thị trường:
| Tên sản phẩm đèn trợ sáng | Công suất chiếu sáng | Nhiệt màu ánh sáng | Chế độ sáng tích hợp | Vị trí lắp đặt phù hợp | Mức giá tham khảo | Thời gian bảo hành |
|---|---|---|---|---|---|---|

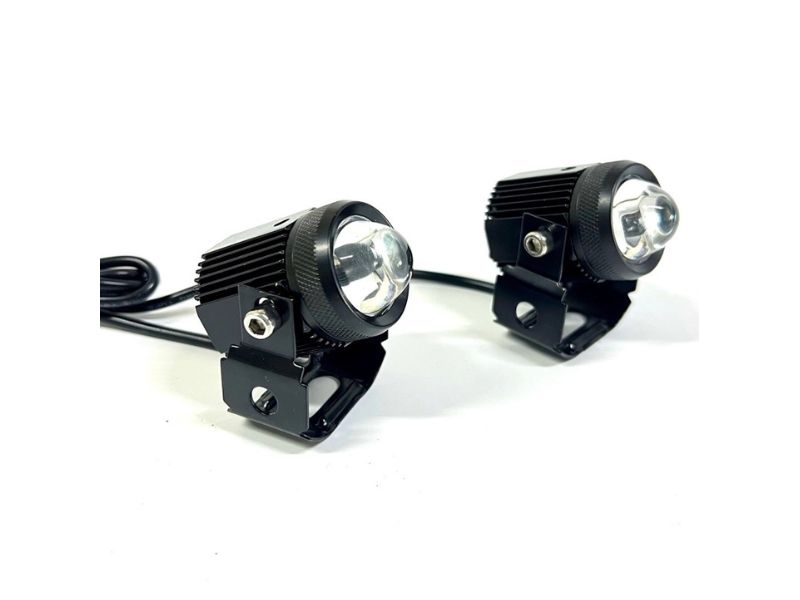

| Bi cầu mini M10 Plus | 20W / 30W | Cos vàng (3000K) / Pha trắng (6000K) | Có mặt cắt chống chói, 2 chế độ | Dưới gầm chảng ba, chân phuộc trước | 450.000đ – 650.000đ / cặp | 12 tháng |
| Đèn LED L4X Cree SST20 | 45W – 55W | 5500K (Trắng tự nhiên gom sáng xa) | Gom sáng xa trên 200 mét | Gắn chân gương, chống đổ, ghi đông | 650.000đ – 950.000đ / chiếc | 12 tháng (1 đổi 1) |
| Kenzo KZ40 V4.0 | 40W / 60W | 4500K (Vàng nắng bám đường mưa) | Tích hợp mạch điều khiển thông minh | Thanh chống đổ, pát phuộc xe côn tay | 1.200.000đ – 1.500.000đ / chiếc | 24 tháng |
| Tun 40A / 40B cao cấp | 40W | 6000K | Chóa sâu gom sáng dải dài | Gắn phuộc xe Adventure, Touring | 1.800.000đ – 2.200.000đ / chiếc | 24 tháng |
| Bộ mạch Rơ-le chống cháy + Nút Passing | Chịu tải 40A, dây 1.5 mm² | Dây bọc chống cháy, cầu chì 15A | Nháy pha Passing xin đường tiện lợi | Lắp âm trong dàn áo xe máy | 250.000đ – 400.000đ / bộ | 12 tháng |
Hướng dẫn chi tiết cách lắp đèn trợ sáng xe máy qua mạch rơ-le trong 5 bước
Để tự thi công hệ thống đèn trợ sáng an toàn tuyệt đối tại nhà, bạn cần chuẩn bị các dụng cụ: kìm bấm giắc cos, băng keo vải, ống co nhiệt, rơ-le 4 chân/5 chân 12V-40A, cầu chì ống 15A và công tắc hoặc nút bấm Passing.
Bước 1: Khảo sát và cố định vị trí gắn pát đèn chắc chắn

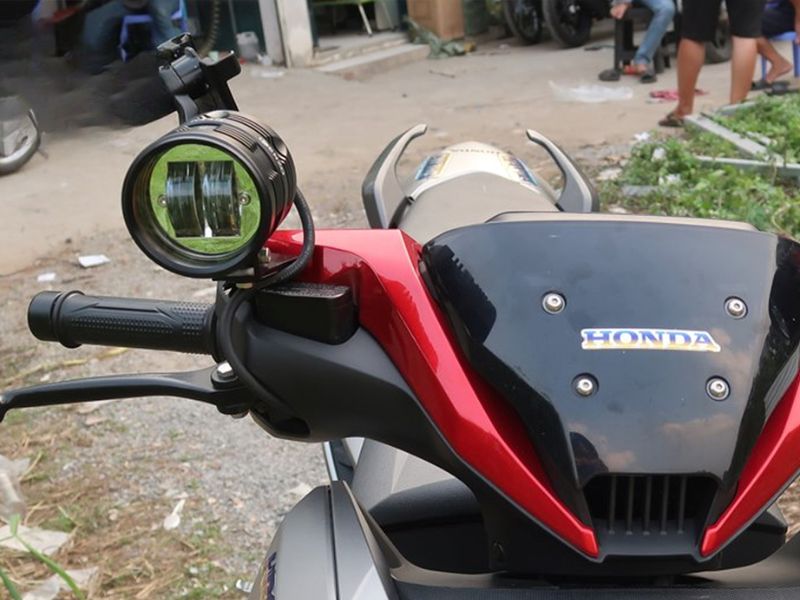

Lựa chọn vị trí lắp đèn phù hợp trên xe máy (như chân gương chiếu hậu, chân phuộc trước hoặc thanh chống đổ). Siết chặt các ốc bắt pát bằng kim loại chống rỉ, bảo đảm đèn không bị rung lắc khi xe chạy qua các đoạn đường gồ ghề. Căn chỉnh góc chiếu hơi chúc xuống mặt đường khoảng 5 đến 10 độ.
Bước 2: Chuẩn bị mạch rơ-le chịu tải (Relay Harness)
Sơ đồ chân rơ-le 4 chân tiêu chuẩn được đấu nối như sau:
- Chân 30: Đấu nối vào cực dương (+) của bình ắc quy 12V qua một cầu chì bảo vệ 15A đặt sát cọc bình.
- Chân 87: Đấu nối ra dây cấp nguồn dương (+) của đèn trợ sáng.
- Chân 86: Đấu nối vào dây dương (+) của nguồn điện sau ổ khóa xe máy (dây ACC).
- Chân 85: Đấu nối vào một đầu dây của công tắc bật/tắt hoặc nút Passing (đầu còn lại của công tắc nối vào mass sườn xe).
Bước 3: Đấu nối tiếp địa cực âm (Mass sườn)
Dây âm (-) của đèn trợ sáng và chân mass của mạch điều khiển được bấm đầu cos tròn và bắt chặt vào bu-lông khung sườn kim loại của xe để bảo đảm đường truyền điện ổn định, không bị chập chờn khi xe vận hành.
Bước 4: Luồn ống ghen bảo vệ và cố định dây dẫn
Toàn bộ các đường dây điện từ bình ắc quy lên đèn trợ sáng và công tắc ghi đông phải được bọc ống ghen chống cháy hoặc quấn băng keo vải chống xước, dùng dây thít nhựa cố định gọn gàng men theo khung sườn xe, tránh để dây cọ quẹt vào các chi tiết chuyển động như cổ phốt hay xích sên.
Bước 5: Kiểm tra vận hành và căn chỉnh mặt cắt ánh sáng
Bật khóa điện của xe, bấm công tắc kiểm tra độ sáng của đèn trợ sáng, thử nghiệm chức năng nháy đèn Passing xin đường. Dựng xe cách bức tường phẳng khoảng 5 mét vào ban đêm để kiểm tra mặt cắt luồng sáng không vượt quá tầm ngực người đi bộ, sau đó hoàn thiện lắp ráp lại dàn áo xe.
Những lưu ý quan trọng để sử dụng đèn trợ sáng văn minh
- Không bật đèn trợ sáng trong đô thị đông dân cư: Đèn trợ sáng chỉ sử dụng khi di chuyển trên các cung đường tối ngoài đô thị, đường đèo dốc không có đèn đường hoặc dùng nháy Passing xin vượt an toàn.
- Nên chọn đèn bi cầu mini có mặt cắt chống chói: Các dòng đèn bi cầu mini có thấu kính gương cầu tạo đường cắt sáng sắc nét, cho phép sử dụng chế độ ánh sáng vàng bám đường khi trời mưa mù mà không gây lóa mắt xe ngược chiều.
- Kiểm tra công suất sạc của mâm lửa xe máy: Đối với các dòng xe máy đời cũ dùng sạc yếu, nếu lắp đèn công suất lớn vượt quá công suất phát của mâm lửa, bạn nên nâng cấp lên cục sạc lớn hơn (như sạc Sh hoặc sạc Hemi) để bình ắc quy luôn được nạp đầy.
Câu hỏi thường gặp về lắp đèn trợ sáng xe máy (FAQ)
Lắp đèn trợ sáng có bị Cảnh sát Giao thông xử phạt không?
Theo Luật Giao thông Đường bộ, việc lắp thêm đèn chiếu sáng phía trước sai thiết kế của nhà sản xuất hoặc bật đèn trợ sáng gây chói mắt người đi ngược chiều trong đô thị có thể bị xử phạt hành chính. Bạn chỉ nên bật đèn trợ sáng khi đi đường đèo đêm vắng và sử dụng đúng văn hóa giao thông.
Có nên đấu trực tiếp đèn trợ sáng vào dây pha cos của đèn zin không?
Tuyệt đối không nên đấu trực tiếp vì đường dây điện pha cos zin có tiết diện nhỏ và công tắc vô lăng không chịu được dòng tải cao, rất dễ gây chảy công tắc hoặc đứt cầu chì tổng của xe.
Đèn trợ sáng đi mưa ngập nước có bị cháy không?
Các dòng đèn trợ sáng chất lượng cao đạt tiêu chuẩn chống nước IP68 với thân vỏ nhôm đúc nguyên khối và gioăng cao su chịu nhiệt, bảo đảm hoạt động bền bỉ dưới trời mưa lớn và khi rửa xe áp lực cao.
Lắp đèn trợ sáng có làm hao bình ắc quy xe máy nhanh không?
Nếu bạn sử dụng mạch rơ-le câu nguồn sau khóa và công suất đèn phù hợp với khả năng nạp của mâm lửa xe máy (tổng công suất đèn dưới 50W – 60W), bình ắc quy sẽ được nạp xả cân bằng, không bị hao bình.
Kết luận
Áp dụng đúng cách lắp đèn trợ sáng qua mạch rơ-le và cầu chì bảo vệ độc lập là giải pháp hoàn hảo để nâng cấp tầm nhìn vượt trội cho những chuyến hành trình đêm an toàn mà vẫn giữ trọn vẹn sự an toàn cho hệ thống điện xe máy. Hãy lựa chọn các dòng đèn chính hãng có mặt cắt chống chói văn minh và trang bị vật tư đấu nối đạt chuẩn để xế yêu luôn đồng hành tin cậy trên mọi cung đường.
